cc2650

德州仪器
0.00
RMB

Overview

具有 128kB 闪存的 SimpleLink™ 32 位 Arm Cortex-M3 多协议 2.4GHz 无线 MCU
2 SPI,
UART,
I2C,
I2S,
12-bit ADC 8-channel,
4 timers,
Sensor controller


Features

CC2650 器件是一款面向 Bluetooth Smart、 ZigBee®和 6LoWPAN,以及 ZigBee RF4CE 远程控制 应用的
无线 MCU。
此器件属于 CC26xx 系列的经济高效型超低功耗 2.4GHz RF 器件。它具有极低的有源 RF 和 MCU 电流以
及低功耗模式流耗,可确保卓越的电池使用寿命,适合小型纽扣电池供电以及在能源采集型应用中 使用。
CC2650 器件含有一个 32 位 ARM Cortex-M3 处理器(与主处理器工作频率同为 48MHz),并且具有丰富
的外设功能集,其中包括一个独特的超低功耗传感器控制器。此传感器控制器非常适合连接外部传感器,还
适合用于在系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。因此,CC2650 器件成为 广泛的
工业、消费类电子和医疗产品中各类应用的理想选择。
Bluetooth 低能耗控制器和 IEEE 802.15.4 MAC 嵌入在 ROM 中,并在 ARM Cortex-M0 处理器上单独运
行。此架构可改善整体系统性能和功耗,并释放闪存以供应用。

Features

LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), stereo

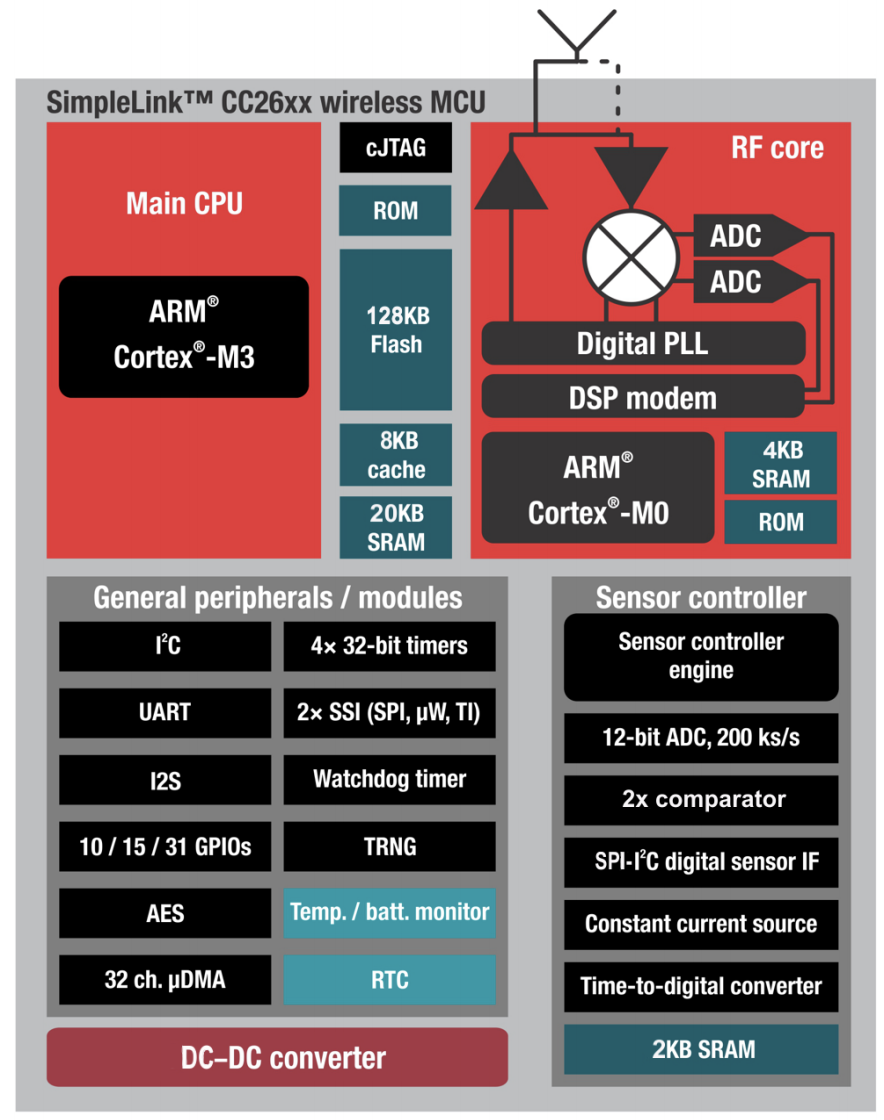

Block Diagram

Application Note

消费类电子产品 • 移动电话附件 • 运动和健身设备 • HID 应用 • 家庭和楼宇自动化 • 照明控制 • 警报和安全 • 电子货架标签 • Proximity Tag • 医疗 • 遥控 • 无线传感器网络

Development Board

功能全面的低成本开发套件 – 针对不同 RF 配置的多种参考设计 – 数据包监听器 PC 软件 – Sensor Controller Studio – SmartRF™Studio – SmartRF Flash Programmer 2 – IAR Embedded Workbench®(用于 ARM) – Code Composer Studio™

Core Type

ARM Cortex®-M3

CPU Clock Speed

__

CPU Architecture

__

CPU Features

__

Bluetooth Version

Bluetooth 5.1, Zigbee 2.6, 6LoWPAN

Operating Frequency [Max] (MHz)

48MHz

Flash (kB)

128

Cache

yes

SRAM (kB)

8KB 缓存静态 RAM (SRAM) – 20KB 超低泄漏 SRAM

EEPROM (kB)

__

Debugging

2 引脚 cJTAG 和 JTAG 调试

Upgrade Type

Supports Over-the-Air upgrade (OTA)

Crystal

32 MHz

on chip (PLL)

64 MHz

crystal (optional)

32.768 kHz

on-chip RC

32.768 kHz

External clock

32.768 kHz

Timers [Number, bits]

2 × 32-bit 16 MHz

Real-Time Clock

1 × 32.768 kHz

Watchdog timer

32.768 kHz

GPIO

10、15 或 31 个 GPIO,具体取决于所用封装选 项

Pins

__

Pitch

__

Channels

__

ADC [Number, bits]

12 位模数转换器 (ADC)、200MSPS、8 通道模 拟多路复用器

True Random Number Generator

Analog comp

64-level

low-power comp

15-level

Temperature sensor

NFC Tag

Yes

SPI

2 个同步串行接口 (SSI)(SPI、MICROWIRE 和 TI)

DAC [Number, bits]

__

UART

2

SSI

PWM [Number, bits]

4 × PWM

I2C

支持

TWI

1 × TWI master and slave

QDEC

PDM

USB

1 × USB Full-speed device

SPI

1 × high-speed SPI master

Quad SPI

1 × Quad SPI (w.XIP)

I2S

支持

Debug interface

-

Human Machine Interface

-

Programmable channels

__

Fixed channels

__

Channel groups

__

Supply Voltage [Min to Max] (V)

宽电源电压范围 • 正常工作电压:1.8V 至 3.8V • 外部稳压器模式:1.7V 至 1.95V

no

On-chip VBUS

no

Regulated supply for external components

-

Power fail

Power fail comparator and brownout

Crypto Accelerator

__

Public Key Hardware Accelerator

__

Accelerator

__

Security

AES engine, Crypto acceleration (RNG, AES), Debug security, Device identity, Secure Boot, Secure firmware and software update

__

Current

有源模式 RX:5.9mA
– 有源模式 TX (0dBm):6.1mA
– 有源模式 TX (+5dBm):9.1mA
– 有源模式 MCU:61µA/MHz
– 有源模式 MCU:48.5 CoreMark/mA

Sensor Controller

有源模式传感器控制器:8.2μA/MHz

Standby

待机电流:1μA(RTC 运行,RAM/CPU 保持) – 关断电流:100nA(发生外部事件时唤醒)

Transceiver Compatible

2.4GHz RF 收发器,符合 Bluetooth 低功耗 (BLE) 4.1 规范及 IEEE 802.15.4 PHY 和 MAC

Receiver Sensitivity

出色的接收器灵敏度(BLE 对应 –97dBm,802.15.4 对应 –100dBm)、可选择性 和阻断性能

Output Power

最高达 +5dBm 的可编程输出功率

Frequency Regulation

适用于符合各项全球射频规范的系统 • ETSI EN 300 328(欧洲) • EN 300 440 2 类(欧洲) • FCC CFR47 第 15 部分(美国) • ARIB STD-T66(日本)

Protocols

Bluetooth Low Energy/ANT/2.4 GHz

Bluetooth 5 PHYs

2 Mbps

bluetooth 5.1 support

Yes

Dimension

封装符合 RoHS 标准 – 4mm × 4mm RSM VQFN32 封装(10 个 GPIO) – 5mm × 5mm RHB VQFN32 封装(15 个 GPIO) – 7mm × 7mm RGZ VQFN48 封装(31 个 GPIO)

Package Type

BGA

DSP RAM

__

DSP Clock Speed

__

DSP Clock Speed

__

Voice Services

__

General

__
